お、お元気様です(^_-)-☆

ELECOM社制のUSB_TypeCの充電器が充電しなく
なったので修理してみるぞ！！！

本体がいかれる事もあるが、小生の経験では
ケーブルの切断が圧倒的に多いね

それも多いのが本体付け根、かジャックの根本だね(^_-)-☆

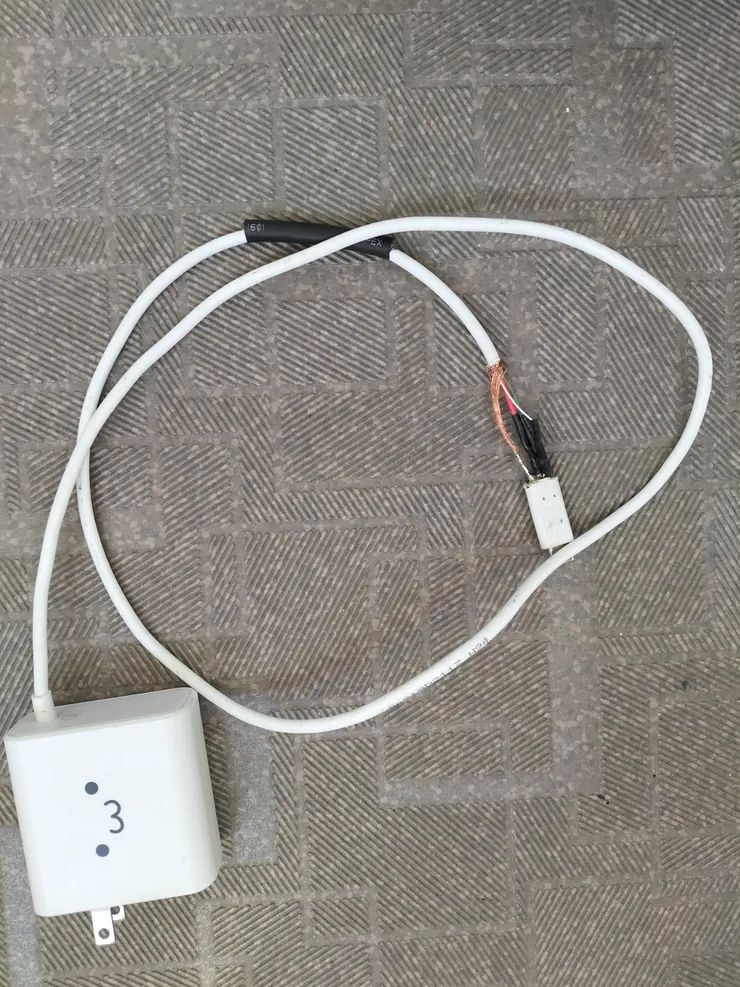

まずは簡単なジャックの根本のコード被覆をカッターで
剝いてみる（線はシールドを含めて４本）
QCとかPDではプラスと－の２本の線では出来ないぞ

今回はジャックの根本、きわきわでシールドを除く3本が
切れていた

これは切れていた線をハンダで付けて、熱収縮チューブで
覆ったところ

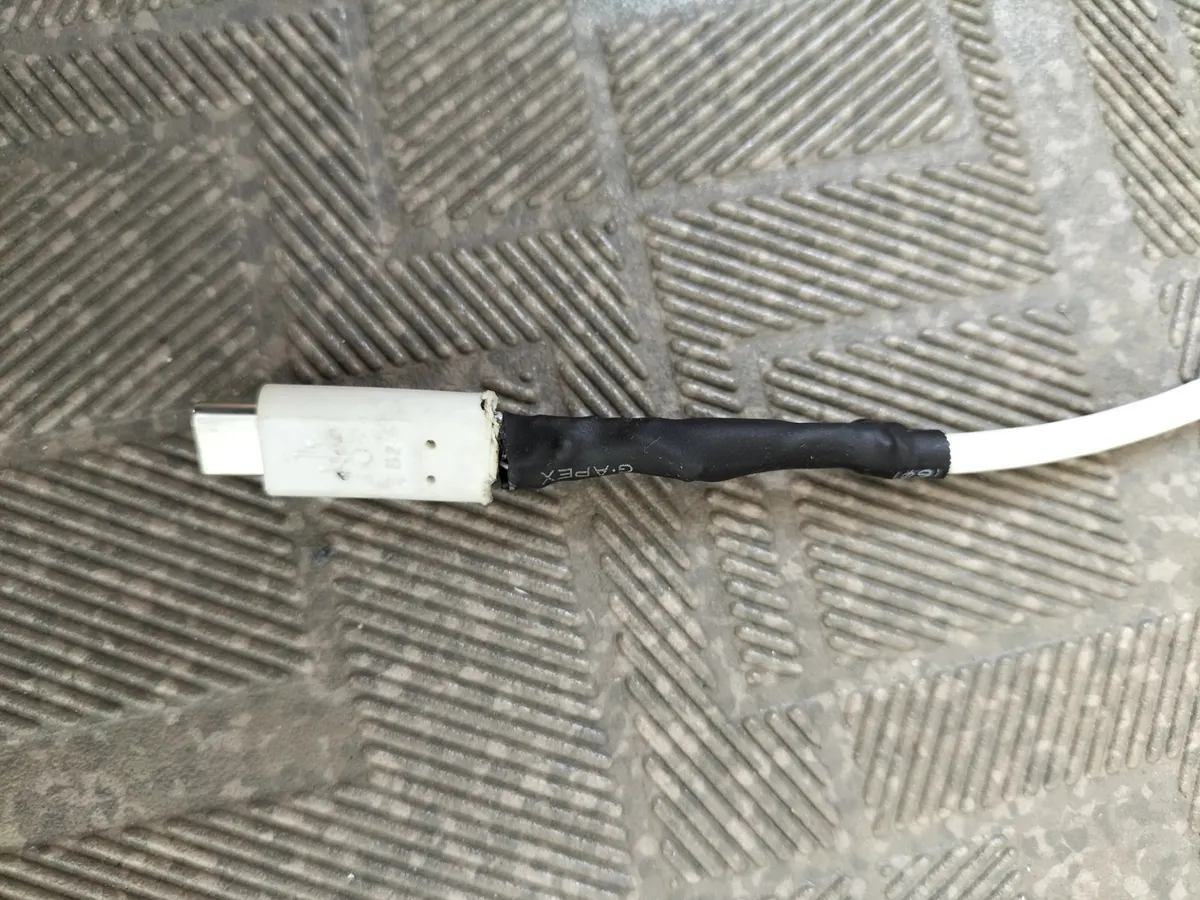

外側も熱収縮チューブで覆ったところ

このままでは、また切断するかもしれないので

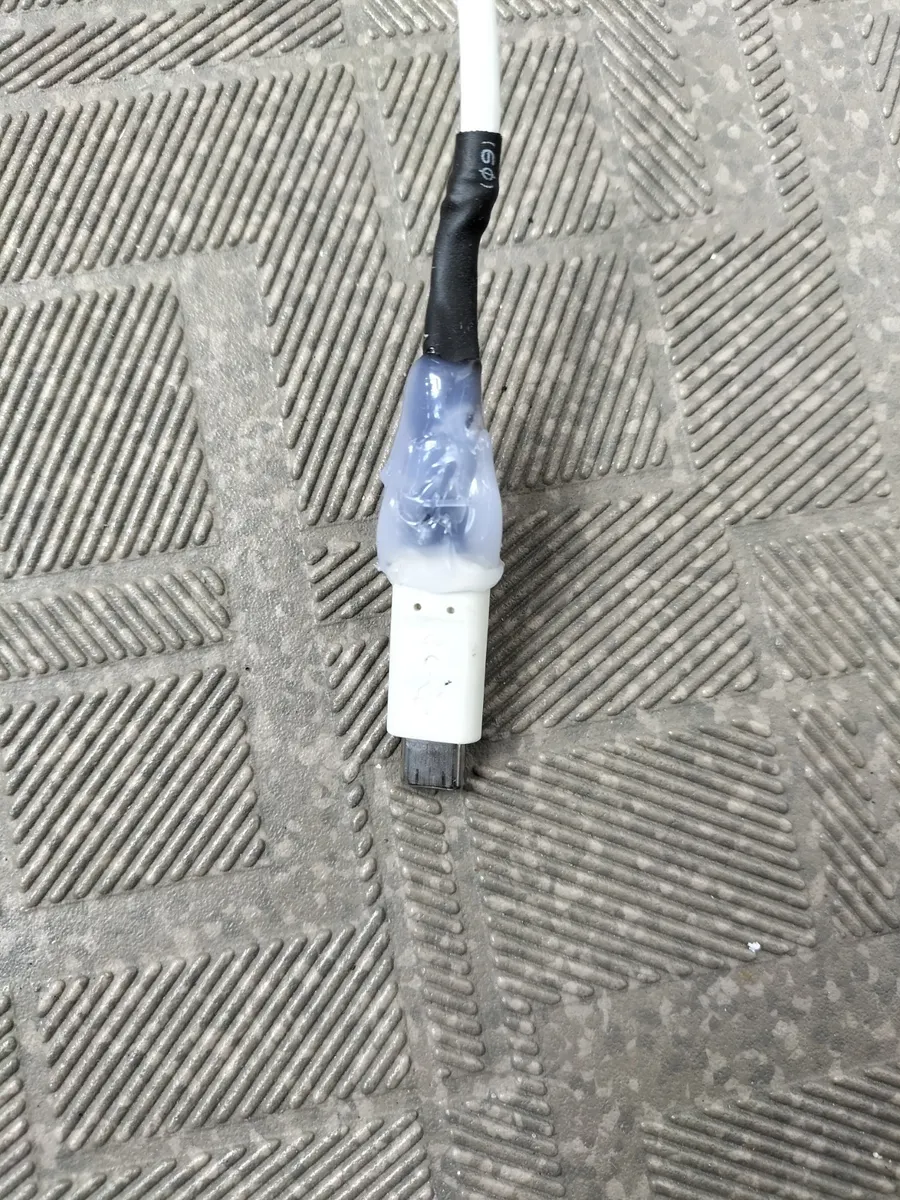

グルーガンでホットメルトを終端に固めてみる

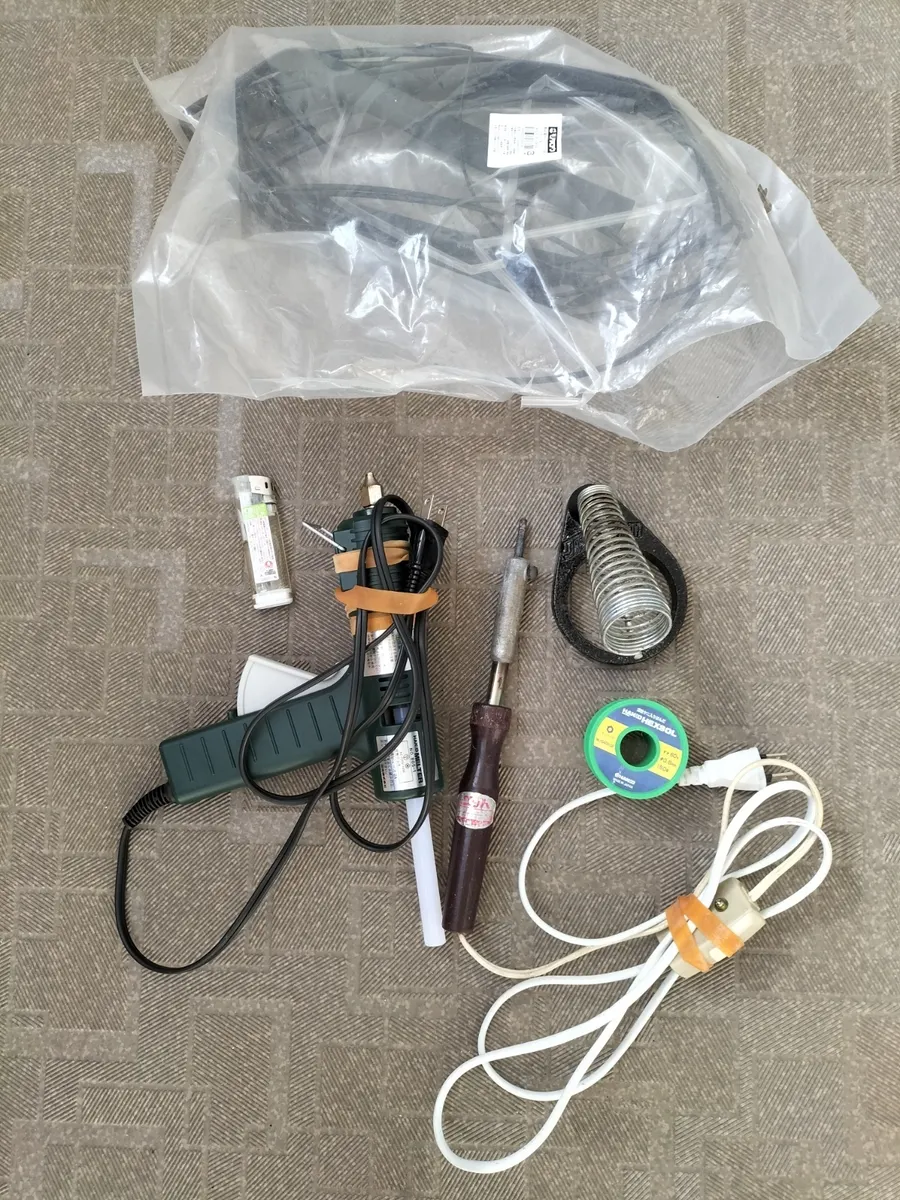

今回、使用した道具

グルーガンは白光株式会社のNO.805-1
これは今まで使った中で、特に使いやすいぞ(^_-)-☆

ハンダごては小生が中学生の時に買った年代物だ

壊れても、すぐ捨てないで試してみてね(^_-)-☆

ジャックの根本のコード被覆をカッターで剥くだけで
修理可能かどうかわかるぞ！！
